Технология производства силикатного кирпича: схема и этапы

Методика производства силикатного кирпича: от сырья до готового продукта

Силикатный кирпич — один из самых популярных строительных материалов благодаря высокой прочности, плотности и экологичности. Его производство основано на прессовании смеси кварцевого песка и негашеной извести с последующей автоклавной обработкой, где под действием пара происходит химическая реакция образования гидросиликатов кальция.

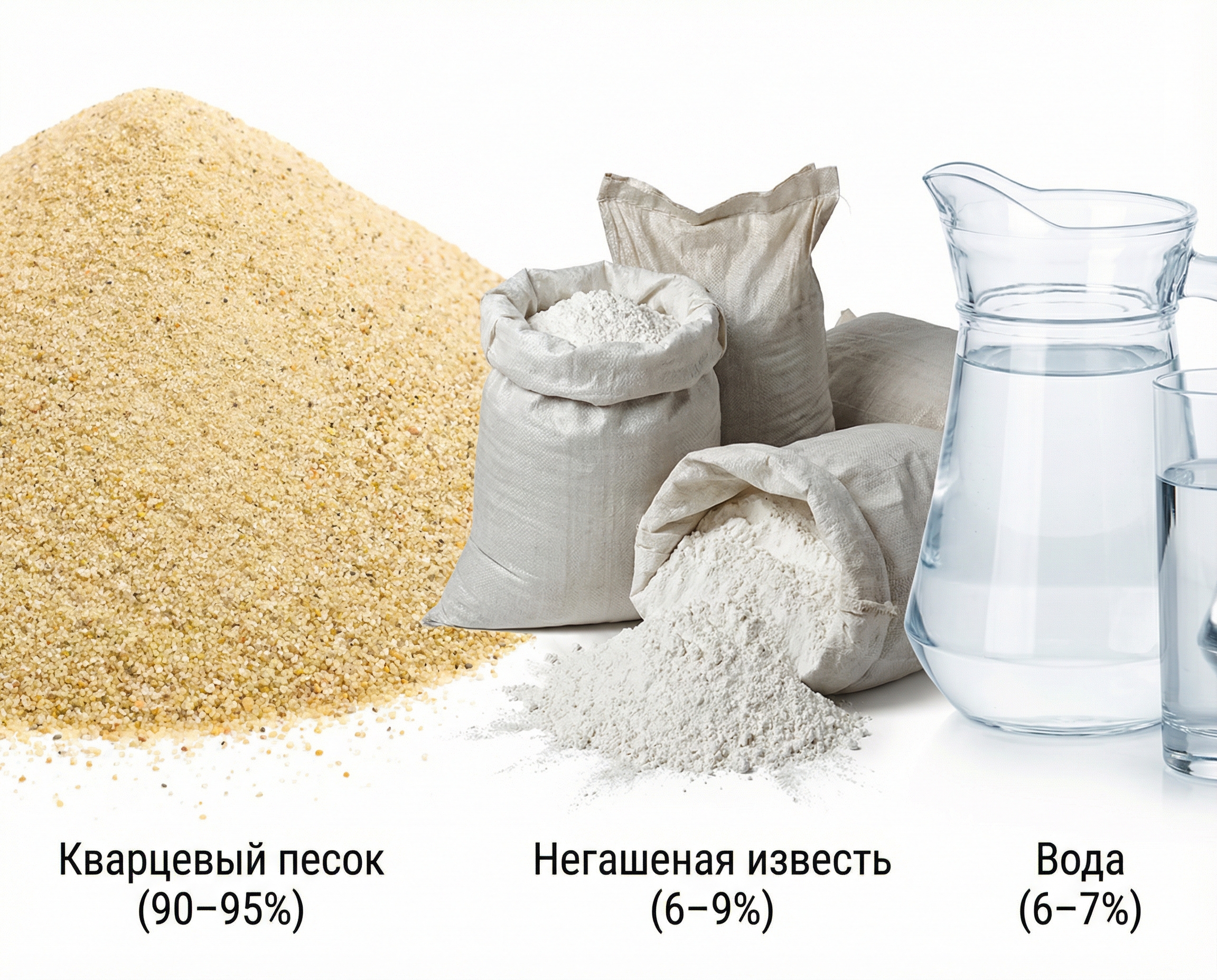

Основные сырьевые компоненты и их пропорции

Ключевыми ингредиентами служат:

• Кварцевый песок (90–95% от массы) — источник кремнезема (SiO₂), обычно используется немолотым или после очистки и просеивания.
• Негашеная известь (6–9%) — высокого качества, 1-го сорта, с быстрой способностью к гашению; ее гидратация происходит в процессе производства.
• Вода (6–7% для оптимальной влажности смеси.

Дополнительно могут вводиться пигменты для цветного кирпича. Точные пропорции (известь к песку 1:7–1:9) обеспечивают активность смеси и соответствие ГОСТ 379-95.

Этапы технологического процесса

Производство силикатного кирпича включает последовательные операции, автоматизированные на современных линиях.

1. Подготовка сырья

Песок очищают, просеивают и дробят, известь — обжигают из известняка, затем молотят в шаровых или вращающихся мельницах до нужной дисперсности. Компоненты дозируют объемно-весовым методом и подают в смесители.

2. Приготовление смеси и гашение извести

Сухие материалы (песок и известь) смешивают в лопастных или двухвальных мешалках, добавляя воду для увлажнения. Гашение извести реализуют двумя способами:

• Барабанный: перемешивание в барабане с паром для увлажнения и гидратации.
• Силосный (реакторный): смесь выдерживают в силосах или циклических реакторах 1–4 часа до полного гашения, с выделением тепла.

Готовая масса приобретает однородность, заданную влажность (6–7%) и температуру.

3. Формование сырца (прессование)

Смесь подают на прессы, где под давлением 15–20 МПа (или 200–300 кг/см²) формируют кирпичи или блоки. Уплотнение вытесняет воздух, исключая пустоты и повышая плотность. Сырец снимают манипуляторами и укладывают на вагонетки штабелеукладчиками.

4. Автоклавная термовлажностная обработка

Заготовки помещают в автоклавы — герметичные цилиндры длиной до 20 м. Процесс включает этапы:

• Нагрев паром с постепенным повышением температуры до 170–200 °C и давления 8–12 атм.
• Основная выдержка 8–10 часов для силикатной реакции (SiO₂ + Ca(OH)₂ → гидросиликаты кальция).
• Постепенное сброс давления и охлаждение.

Это придает кирпичу конечную прочность.

5. Контроль качества и складирование

Готовые изделия проверяют на физико-механические свойства (прочность, плотность, водопоглощение) по ГОСТ. Затем охлаждают, упаковывают и отправляют на склад автотранспортом или ж/д.

Требования к оборудованию и контролю

Современные линии используют пресса с высоким давлением, автоклавы с точным контролем параметров и реакторы непрерывного действия. Критически важны пропорции смеси, влажность, температура и давление — отклонения приводят к браку (трещинам или низкой прочности). Процесс полностью автоматизирован для стабильного качества.

Силикатный кирпич идеален для несущих стен, не подходит для печей из-за теплопроводности. Соблюдение технологии гарантирует долговечный материал с маркой прочности М75–М300.
